Redacción.- El parque eólico marino Eneco Luchterduinen se encuentra a unos 23 kilómetros de la costa de las ciudades holandesas de Zandvoort y Noordwijk y donde se han construido 43 turbinas eólicas modernas en un área total de 25 kilómetros cuadrados. Junto con Van Oord, un especialista global en ingeniería hidráulica, ingeniería costera y transporte marítimo sofisticado, RUD desarrolló una solución de amarre altamente individual para el transporte de las palas del rotor de 50 metros de largo en el barco de instalación.

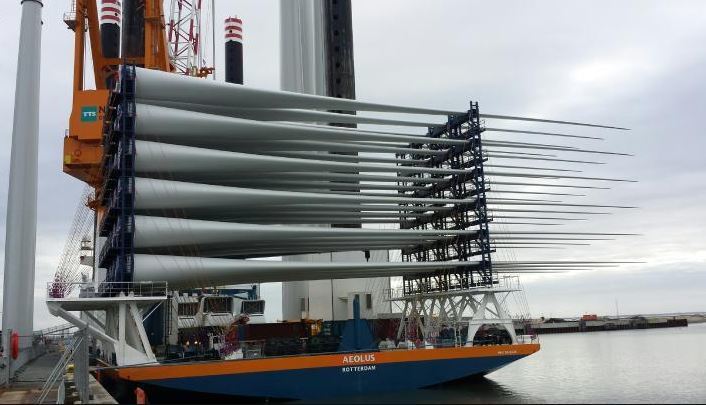

La construcción de las plantas, propiedad de los proveedores de energía Eneco y Mitsubishi, ha llevado varios años. Van Oord incluyó a RUD al principio en la planificación del proceso de transporte para las 129 palas de rotor. Deben transportarse en un marco de acero especial, un bastidor, que se monta en la superficie de transporte del barco. Este bastidor tiene casi 24 palas de rotor.
El parque eólico fue el primer proyecto después de la puesta en servicio del barco de construcción «Aeolus» de 140 metros de largo construido en Alemania. El bastidor completamente cargado debe transportarse en cada misión, además de ocho torres y cajas de máquinas.
Las dos mitades del bastidor representan estructuras muy altas y estrechas, que deben estabilizarse con un equipo de amarre para soportar las cargas de transporte y el viento. Van Oord tenía requisitos claros. Por lo tanto, una capacidad de carga de los medios de amarre de LC = 10.000 daN (debe estar en cada uno de los 160 puntos de introducción de fuerza L incineración C capacidad = fuerza de amarre) puede ser determinado. Su estiramiento debe ser mínimo, su peso lo más bajo posible y la mano de obra requerida para amarrar lo más bajo posible.
RUD desarrolló la solución para esta tarea exigente junto con los ingenieros de Van Oord. La ingeniería del amarre completo se creó durante una visita de dos días de los holandeses a RUD en Aalen. El especialista en productos, Alexander Hoffmann, estuvo a cargo de RUD. En el centro de esta solución estaban los sistemas de cadena de amarre RUD ICE de 10 mm, clase de calidad 12, que consta de cadenas, elementos tensores y componentes finales como ganchos y grilletes.

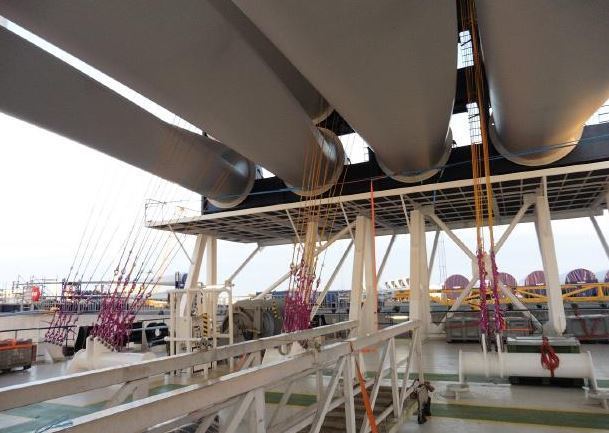

Las enormes longitudes de sujeción de más de 20 metros dieron como resultado otro requisito especial. Una posible caída del dispositivo de sujeción tuvo que reducirse al mínimo con el menor esfuerzo posible. Por lo tanto, se utilizó una combinación del probado sistema de cadena de amarre ICE y cuerdas UHMWPE.

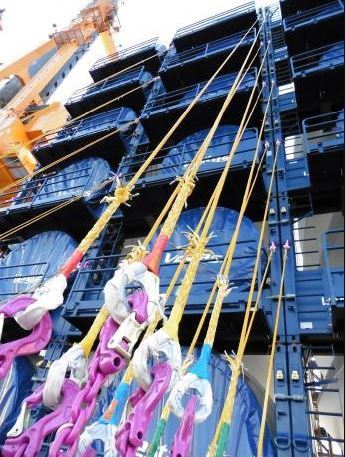

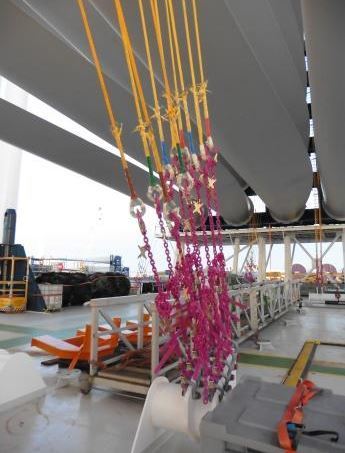

El extremo inferior de 2 metros de largo se realizó con el sistema ICE. El manejo principal de esta parte de la línea de amarre tiene lugar: acortamiento y tensión. El sistema ICE aquí ofrece ventajas particulares. Dado que el sistema ICE de 10 mm reemplaza a un sistema de 13 mm de grado 8 convencional del mismo LC, es un 40% más ligero. El acortamiento muy fino y enlazable en pasos de 30 mm reduce significativamente el tiempo de precarga en comparación con otras soluciones consideradas.
El largo final se realizó con cuerdas UHMWPE. Cumplieron la tarea de transferir las fuerzas de restricción de manera segura y económica con bajo peso y bajo alargamiento.
El amarre y el transporte de las palas del rotor se realizaron sin problemas. Con el proyecto, RUD pudo demostrar una vez más su enorme desarrollo y experiencia en proyectos, particularmente en el sector offshore particularmente exigente.
Según Eneco, la capacidad de trabajo anual prevista del parque eólico es de 530 GWh. Esto corresponde aproximadamente al consumo anual de electricidad de 135.000 hogares.
(Fotos: Grupo RUD)
